你已經知道應力是 $\sigma = F/A$、應變是 $\varepsilon = \delta/L_0$，也知道虎克定律把兩者線性連結。但這些公式有個共同前提——力是沿著桿件軸向作用的，拉或壓而已。現實世界卻很少這麼乾淨。

請拿一把 30 公分的塑膠尺做兩個實驗。先把它平放在桌上，兩端架空，中間放一枚硬幣，它幾乎不動；接著把同一把尺立起來（厚的那面朝上），同樣中間放硬幣，它還是穩穩的，甚至能放更多。但只要你把尺平擺著去壓中央，它馬上彎成一道弧。同樣的材料、同樣的截面積、同樣的重量，承載能力卻差了好幾倍。

材料力學的入門篇無法解釋這個現象，因為截面積 $A$ 沒變，$\sigma = F/A$ 給不出答案。真正的關鍵不是「面積有多大」，而是「面積分布在離中性軸多遠的地方」。這就是本篇進階文章要拆解的核心——梁的彎曲（Bending of Beams），以及它如何主宰了從橋梁、樓板到飛機機翼的每一個結構決策。

從軸向到橫向：彎曲時截面裡發生了什麼

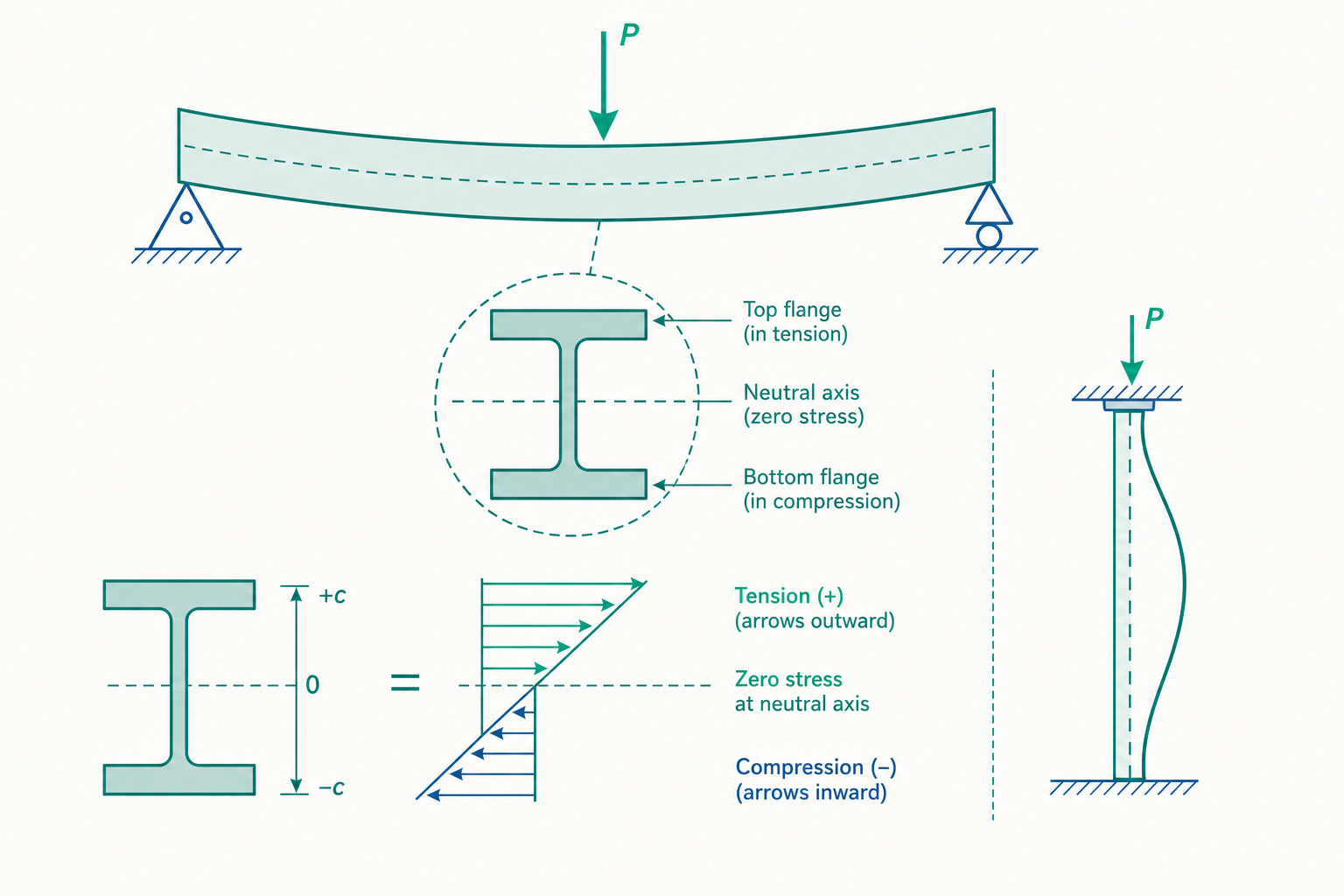

當載荷垂直於梁的軸線作用時（例如硬幣壓在尺的中央），梁會彎曲。此時截面上的應力不再是均勻的 $F/A$，而是隨著位置變化的：靠近凸側的纖維被拉伸、靠近凹側的纖維被壓縮，中間必然存在一層既不拉也不壓的面，稱為中性面（Neutral Surface），它與截面的交線就是中性軸（Neutral Axis）。

歐拉—白努利梁理論（Euler–Bernoulli Beam Theory）建立在一個極為簡潔的幾何假設上：平面截面在彎曲後仍保持平面，且垂直於變形後的軸線。 由這個假設出發，可以推得任一纖維的應變正比於它到中性軸的距離 $y$：

$$ \varepsilon(y) = -\frac{y}{\rho} $$

其中 $\rho$ 是梁彎曲後中性軸的曲率半徑（radius of curvature）。距離中性軸越遠，應變越大，這完全是幾何的必然——就像一疊紙彎曲時，外圈的紙要走更長的路。

代入虎克定律 $\sigma = E\varepsilon$，立刻得到正向應力沿截面高度線性分布：

$$ \sigma(y) = -E\frac{y}{\rho} $$

這條線性分布是彎曲力學的靈魂：截面最外緣承受最大應力，中性軸附近的材料幾乎沒在出力。 這也立刻解釋了為什麼把尺立起來更強——立起來時，大部分材料被推到離中性軸很遠的地方，承擔了更多應力，因而能扛更大的彎矩。

彎曲公式與截面二次矩：強度的真正度量

要把上面的應力分布跟外加的彎矩（Bending Moment） $M$ 連起來，我們對整個截面積分。截面上的應力對中性軸產生的合力矩必須等於外加彎矩：

$$ M = -\int_A y\,\sigma\,dA = \frac{E}{\rho}\int_A y^2\,dA $$

這個積分 $\int_A y^2\,dA$ 就是大名鼎鼎的截面二次矩（Second Moment of Area），又稱慣性矩，記為 $I$：

$$ I = \int_A y^2\,dA $$

它度量的正是「材料離中性軸有多遠」。$y^2$ 這個平方項是關鍵——把材料往外移一倍，它對 $I$ 的貢獻變四倍。定義出 $I$ 後，整理上式得到著名的彎曲公式（Flexure Formula）：

$$ \sigma = \frac{M y}{I} $$

最大應力發生在最外緣 $y = c$（$c$ 為截面外緣到中性軸的距離）：

$$ \sigma_{\max} = \frac{M c}{I} = \frac{M}{S}, \qquad S = \frac{I}{c} $$

其中 $S = I/c$ 稱為截面模數（Section Modulus），是工程師選梁時最直接的指標——$S$ 越大，同樣彎矩下的最大應力越小。

對常見的矩形截面（寬 $b$、高 $h$），慣性矩為：

$$ I = \frac{bh^3}{12} $$

請特別注意這個 $h^3$。梁的高度以三次方影響抗彎能力。 這就是尺實驗的數學真相：把 $b=25\,\text{mm}$、$h=3\,\text{mm}$ 的尺平放，$I = \frac{25 \times 3^3}{12} = 56.25\,\text{mm}^4$；立起來變成 $b=3$、$h=25$，$I = \frac{3 \times 25^3}{12} = 3906\,\text{mm}^4$——抗彎慣性矩暴增約 70 倍，截面積卻一模一樣。這也是為什麼建築用的鋼梁做成 I 字形（工字梁）：把材料盡量集中到上下翼板（離中性軸最遠處），中間只留薄薄的腹板，用最少的材料換最大的 $I$。

剪力圖與彎矩圖：找出最危險的那個截面

彎曲公式告訴我們「某個截面承受彎矩 $M$ 時的應力」，但實際的梁上，$M$ 是隨位置 $x$ 變化的。要找到整根梁最危險的地方，必須畫出剪力圖（Shear Diagram）與彎矩圖（Bending Moment Diagram）。

它們之間存在優美的微分關係。設分布載荷為 $w(x)$（向下為負），剪力為 $V(x)$，彎矩為 $M(x)$，則：

$$ \frac{dV}{dx} = -w(x), \qquad \frac{dM}{dx} = V(x) $$

第二式特別有用：彎矩的斜率等於剪力。 由此推得一個實用結論——彎矩的極值（最大或最小）發生在剪力為零（$V=0$）的位置。這給了工程師一個快速定位危險截面的方法：先畫剪力圖，找出 $V$ 穿越零點的地方，那裡多半就是 $M_{\max}$ 所在。

兩個必背的典型結果（簡支梁，跨度 $L$）：

• 跨中集中載荷 $P$：最大彎矩在正中央，$M_{\max} = \dfrac{PL}{4}$。
• 均布載荷 $w$：最大彎矩同樣在中央，$M_{\max} = \dfrac{wL^2}{8}$。

注意均布載荷的彎矩與跨度的平方成正比——這就是為什麼跨度加倍時，橋梁設計會變得異常困難。

梁的撓度：不只要不斷，還要不能太軟

結構不只要「不會斷」（強度），還要「不會晃得讓人不安」（剛度）。一塊樓板就算應力遠低於降伏強度，如果走在上面彈跳明顯、隔間牆出現裂縫，這個設計同樣失敗。量化「彎多少」需要撓度（Deflection）分析。

從曲率與彎矩的關係 $\dfrac{1}{\rho} = \dfrac{M}{EI}$ 出發，在小變形下曲率可近似為撓度 $v(x)$ 的二階導數，得到梁的撓度微分方程：

$$ EI\frac{d^2 v}{dx^2} = M(x) $$

這裡 $EI$ 稱為抗彎剛度（Flexural Rigidity），是材料剛性 $E$ 與幾何剛性 $I$ 的乘積，完美呼應了入門篇軸向問題裡的 $AE$（軸向剛度）。對方程連續積分兩次，並代入邊界條件（如支承處撓度為零），即可求出整根梁的變形曲線。

幾個常用結果（簡支梁，$EI$ 為常數）：

$$ v_{\max} = \frac{PL^3}{48EI} \quad(\text{跨中集中載荷}), \qquad v_{\max} = \frac{5wL^4}{384EI} \quad(\text{均布載荷}) $$

撓度與跨度的三次方甚至四次方成正比，分母則是 $EI$。這解釋了兩件事：第一，加深梁高（增大 $I$）對控制撓度極其有效；第二，換更硬的材料（增大 $E$）也有幫助，但鋼的 $E$ 是固定的 $200\,\text{GPa}$，所以工程師通常優先在「幾何」上動腦筋，而非換材料。

看一個例子

讓我們把彎曲公式、截面二次矩與撓度全部串起來，解一道貼近真實的設計題。

問題：一根跨度 $L = 4\,\text{m}$ 的簡支鋼梁，採用矩形截面（寬 $b = 100\,\text{mm}$、高 $h = 200\,\text{mm}$），承受跨中集中載荷 $P = 30\,\text{kN}$。鋼材 $E = 200\,\text{GPa}$、降伏強度 $\sigma_y = 250\,\text{MPa}$。請計算（1）最大彎矩；（2）最大彎曲應力；（3）安全係數；（4）跨中最大撓度。

步驟一：最大彎矩

$$ M_{\max} = \frac{PL}{4} = \frac{30{,}000\,\text{N} \times 4000\,\text{mm}}{4} = 3.0 \times 10^7\,\text{N·mm} $$

步驟二：截面二次矩與截面模數

$$ I = \frac{bh^3}{12} = \frac{100 \times 200^3}{12} = 6.667 \times 10^7\,\text{mm}^4 $$

$$ S = \frac{I}{c} = \frac{6.667 \times 10^7}{100} = 6.667 \times 10^5\,\text{mm}^3 $$

（外緣距離 $c = h/2 = 100\,\text{mm}$。）

步驟三：最大彎曲應力

$$ \sigma_{\max} = \frac{M_{\max}}{S} = \frac{3.0 \times 10^7\,\text{N·mm}}{6.667 \times 10^5\,\text{mm}^3} = 45\,\text{MPa} $$

步驟四：安全係數

$$ \text{FS} = \frac{\sigma_y}{\sigma_{\max}} = \frac{250}{45} \approx 5.6 $$

步驟五：跨中最大撓度

$$ v_{\max} = \frac{PL^3}{48EI} = \frac{30{,}000 \times 4000^3}{48 \times 200{,}000 \times 6.667 \times 10^7} \approx 3.0\,\text{mm} $$

解讀：強度上安全係數高達 $5.6$，看似綽綽有餘；但撓度 $3.0\,\text{mm}$ 對應的撓跨比為 $\dfrac{v_{\max}}{L} = \dfrac{3.0}{4000} \approx \dfrac{1}{1333}$，落在常見的樓板限制 $L/360$ 之內，算可接受。這道題揭示了一個重要的工程哲學：梁的設計常常由「撓度（剛度）」而非「應力（強度）」主導。 很多時候材料還遠遠沒到降伏，結構卻已經因為太軟而不堪使用——這正是入門篇從未觸及的設計維度。

動手試試

回到開頭那把塑膠尺。用手機慢動作錄下「平放」與「立放」各放一枚硬幣的瞬間，比較撓度差異。接著估算：若尺寬 $b=25\,\text{mm}$、厚 $h=3\,\text{mm}$，請分別算出兩種擺法的 $I$，再用 $v_{\max} \propto 1/I$ 的關係預測撓度比值。你會發現理論預測的「約 70 倍剛度差」和肉眼觀察驚人地吻合——這就是把材料力學從公式變成直覺的時刻。

當壓力不是把它壓扁，而是把它壓彎：挫曲

最後一個進階面向，會徹底顛覆你對「壓縮」的認知。入門篇說壓應力是 $\sigma = F/A$，只要不超過降伏強度就安全。但拿一根細長的義大利麵直立壓壓看——它不是被壓碎，而是在應力遠低於材料強度時，突然側向彎曲折斷。這種失穩現象稱為挫曲（Buckling），是細長受壓構件的頭號殺手。

歐拉（Euler）在 18 世紀就推導出細長柱的臨界挫曲載荷（Critical Buckling Load）：

$$ P_{cr} = \frac{\pi^2 EI}{(KL)^2} $$

其中 $K$ 是與端部約束有關的有效長度係數（兩端鉸接 $K=1$、一端固定一端自由 $K=2$、兩端固定 $K=0.5$）。這個公式有兩個深刻的訊息：

第一，挫曲與材料強度 $\sigma_y$ 無關，只取決於 $EI$ 和長度。換更高強度的鋼完全救不了挫曲，因為它們的 $E$ 都一樣是 $200\,\text{GPa}$。

第二，臨界載荷與長度的平方成反比。把柱子加長一倍，承載能力掉到原本的四分之一。這就是為什麼鷹架要密集設置橫撐——縮短有效長度 $KL$，是對抗挫曲最有效的手段。

這也再次凸顯了 $I$（乃至於截面形狀）的中心地位：同樣截面積下，把材料往外推（增大 $I$）不只提升抗彎能力，也提升抗挫曲能力。圓管、方管之所以是優秀的受壓構件，正是因為它們用最少的材料換到最大的 $I$。

重點回顧

• 彎曲應力沿截面高度線性分布（$\sigma = My/I$），最外緣應力最大、中性軸處為零——所以材料應盡量遠離中性軸放置。
• 截面二次矩 $I = \int y^2\,dA$ 才是抗彎強度的真正度量，不是面積。矩形截面 $I = bh^3/12$，高度以三次方主導，這是 I 字梁與「尺立起來更強」的根本原因。
• 剪力與彎矩有微分關係（$dM/dx = V$），彎矩極值出現在剪力為零處，這是快速定位危險截面的方法。
• 撓度由抗彎剛度 $EI$ 控制（$EI\,v'' = M$），且與跨度三到四次方成正比；許多結構由剛度而非強度主導設計。
• 挫曲是細長受壓構件的獨立失效模式（$P_{cr}=\pi^2 EI/(KL)^2$），與材料強度無關，只能靠增大 $I$ 或縮短有效長度來防範。
